如何選擇合適的架空絕緣導線型號？南寧電纜廠

1. 確定供電區域和環境條件

• 供電區域：根據Q/GDW 1738-2012《配電網規劃設計技術導則》，出線走廊擁擠、樹線矛盾突出、人口密集的A+、A、B、C類供電區域推薦采用JKLYJ系列鋁芯交聯聚乙烯絕緣架空電纜。而在出線走廊寬松、安全距離充足的城郊、鄉村、牧區等D、E類供電區域，可采用裸導線。
• 環境條件：考慮環境溫度、濕度、腐蝕性等因素。絕緣導線由于外層有絕緣層，抗腐蝕能力較強，適合在環境較為惡劣的區域使用。

2. 根據負荷需求選擇導線截面積

• 負荷計算：首先需要計算線路的負荷電流。例如，若變壓器的裝見總?cè)萘繛?800KVA，功率因數為0.85，線電壓為10kV，則線電流可通過公式I=3×10×0.851800計算，結果約為122.27A。
• 載流量校核：根據計算出的負荷電流，選擇導線截面積時，需確保導線的載流量大于負荷電流。例如，JKLYJ-10KV-120MM2的導線在環境溫度40℃時載流量為321.1A，足以滿足122.27A的負荷電流。

• 常見截面選擇：10kV架空配電線路根據不同的供電負荷需求，可以采用50、70、95、120、150、185、240mm2等多種截面的導線。

• 南寧電纜廠_廣西電線電纜廠家。

3. 考慮機械性能和適用檔距

• 機械強度：導線應具有足夠的機械強度，以承受風、雪、冰等自然因素的影響。例如，JKLYJ導線的計算拉斷力和導線截面積有關，如120mm2的JKLYJ導線計算拉斷力為17339N。
• 適用檔距：絕緣導線的適用檔距通常不超過80m，而裸導線的適用檔距不超過250m。

4. 考慮經濟性和標準化

• 經濟電流密度：在選擇導線截面積時，可以參考經濟電流密度。例如，對于年最大負荷利用小時數為4300h的線路，經濟電流密度可查表得到，再結合負荷電流計算經濟截面。
• 標準化和通用性：各地在使用時應考慮供電區域性質，結合各地需要選擇2～3種常用截面的導線，以簡化桿型選擇、施工備料和運行維護。

5. 其他注意事項

• 電壓損耗校核：對于35kV及以下的線路，按電壓損耗決定導線截面是首要條件，再按經濟電流密度、發熱條件、機械強度進行校核。

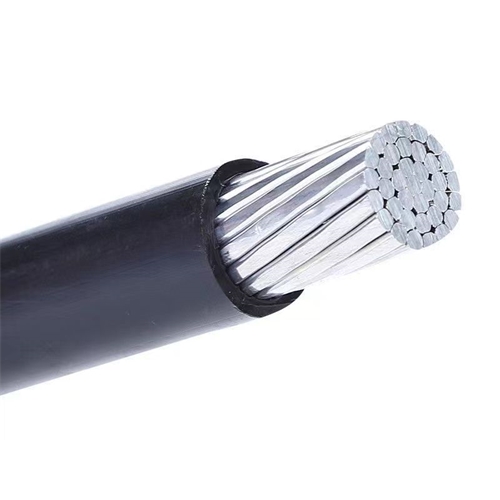

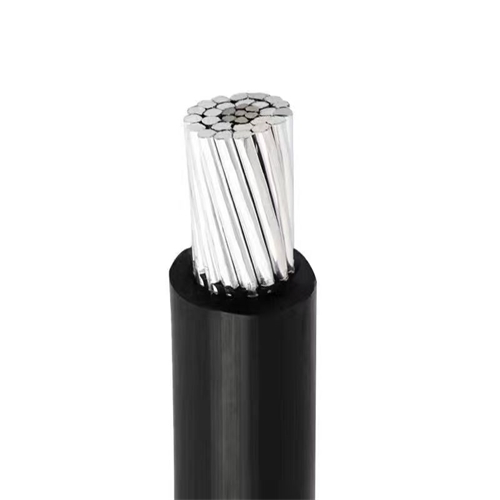

• 導線型號含義：例如，JKLYJ表示鋁芯交聯聚乙烯絕緣架空電纜，其中“J”表示架空絕緣導線，“KL”表示鋁芯，“YJ”表示交聯聚乙烯絕緣。
